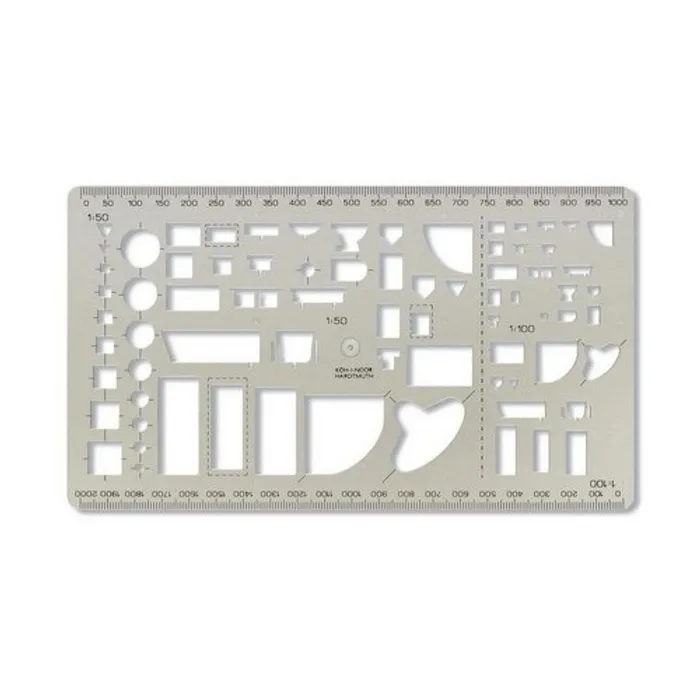

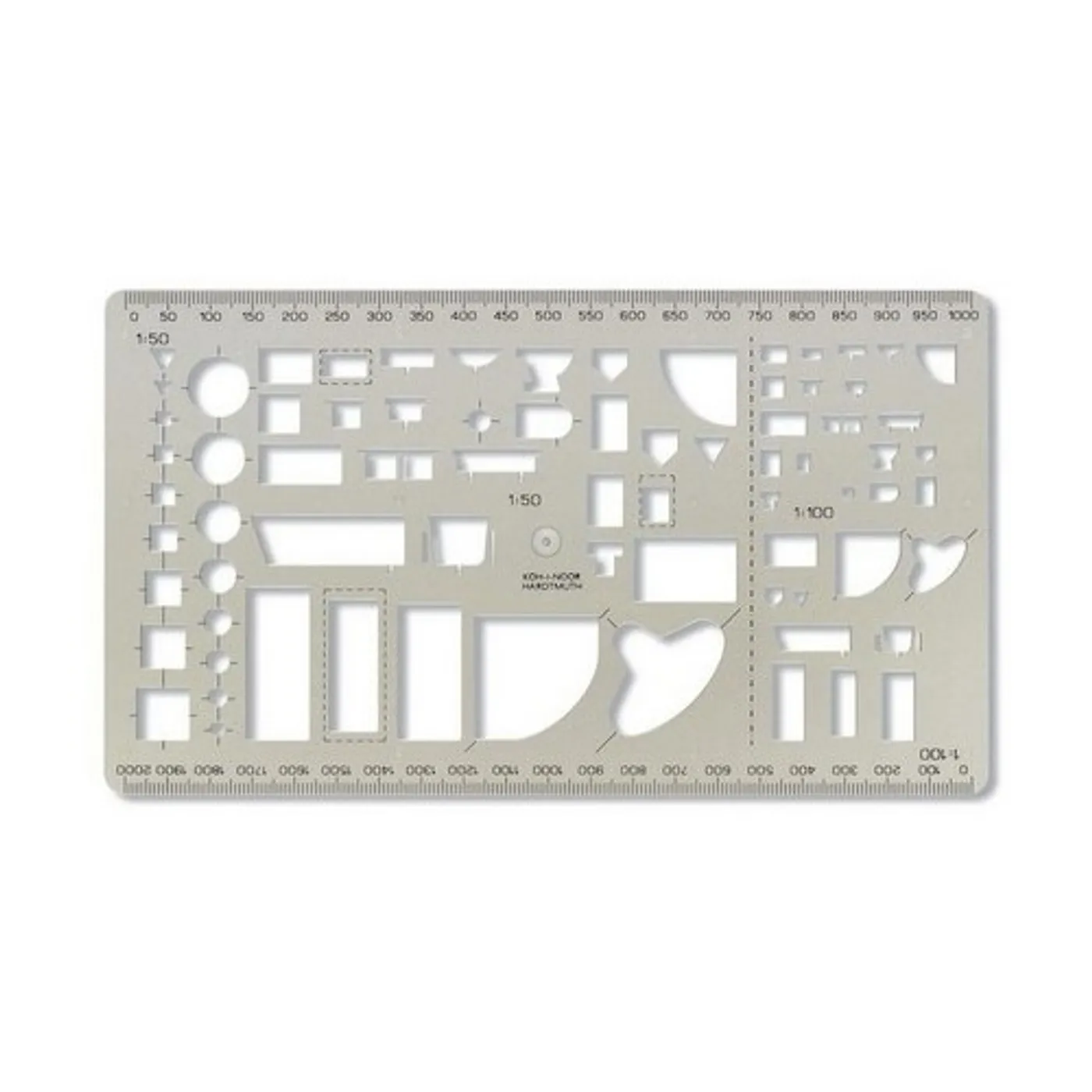

Sanitär-Schablone 749270
Badewanne, Duschkabine, Waschbecken, WC oder Küchenspüle werden in der Projektdokumentation mit schematischen Zeichen dargestellt. Die Schablone enthält diese als Innenausschnitte, sodass das Zeichen einfach auf den Grundriss gelegt und nachgezogen werden kann, und zwar in den beiden gebräuchlichsten Baumaßen.
Schematische Zeichen im Maßstab 1:50 und 1:100
Die Ausschnitte der schematischen Zeichen sind in zwei Teile unterteilt: einer im Maßstab 1:50, der andere im Maßstab 1:100. Das Maßstab 1:50 wird für detailliertere Grundrisse einzelner Räume verwendet, 1:100 für übersichtliche Grundrisse des gesamten Hauses oder Stockwerks. Mit der Schablone können Sie sowohl die Details des Badezimmers als auch die Gesamtdisposition des Hauses zeichnen, ohne die Zeichen umrechnen zu müssen.
Sie enthält grundlegende Symbole für die Ausstattung von Badezimmern und Küchen, z.B. Badewannen, Waschbecken und WC. Dadurch eignet sie sich sowohl für die Planung eines neuen Badezimmers als auch für die Darstellung des bestehenden Zustands vor einer Renovierung.
- schematische Zeichen für Badezimmer- und Küchenausstattung
- 2 Teile in den Maßstäben 1:50 und 1:100
- Längenmaßstäbe 1:50 und 1:100 an den längeren Kanten
- für Bleistift, Mikrobleistift und technische Stifte
- rauchiger durchsichtiger Polystyrol, 210 × 120 mm
Maßstäbe, die für Sie rechnen
An den längeren Kanten der Schablone sind Längenmaßstäbe im Maßstab 1:50 und 1:100 aufgedruckt. So können Sie die Abmessungen des Raums oder die Entfernung des Einrichtungsgegenstands von der Wand direkt in den tatsächlichen Werten messen, ohne Millimeter auf dem Plan umrechnen zu müssen. Die Maßstäbe sind mit präzisem Siebdruck aufgebracht, der bei normaler Nutzung abriebfest ist.
Die Schablone besteht aus rauchigem durchsichtigem Polystyrol, sodass Sie die Wände und Achsen des Grundrisses sehen und das Zeichen genau platzieren können. Mit der Größe von 210 × 120 mm passt sie bequem in die Zeichenkartons.
Wer sie nutzt
Die Schablone ist praktisch für Studenten der Bau- und Architekturwissenschaften, Projektanten der Sanitärtechnik und Bauarbeiter, die manuelle Skizzen von Dispositionen zeichnen. Sie wird auch von Verkäufern und Monteuren von Badezimmern und Küchen genutzt, die dem Kunden schnell die Anordnung der Geräte skizzieren müssen, sowie von Menschen, die selbst eine Badezimmerrenovierung planen. Sie können mit ihr mit abgeschliffenem Bleistift, Mikrobleistift oder technischen Stiften arbeiten.
