749002 Radiusova Z32

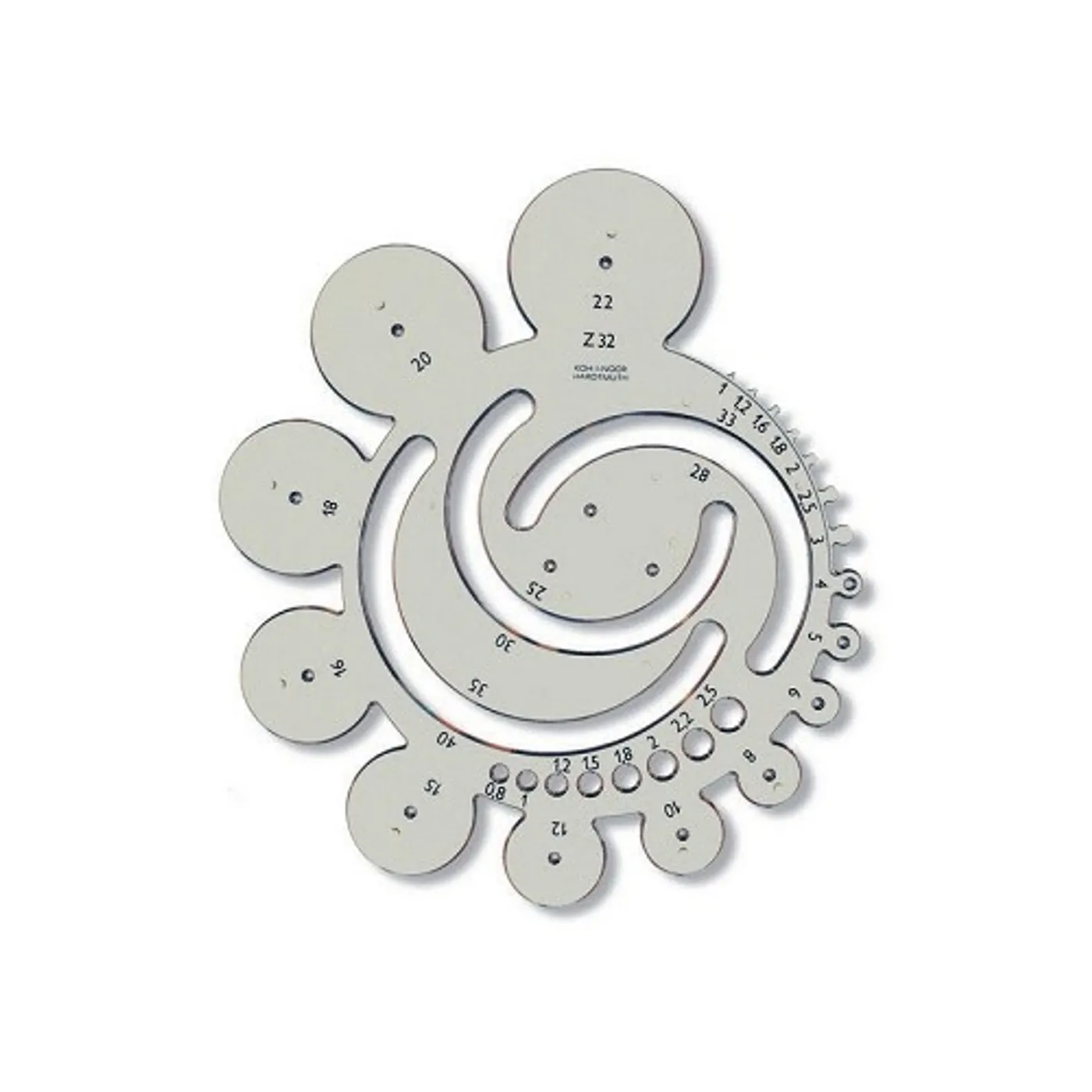

Abgerundete Ecken von Teilen, Übergänge zwischen Kanten oder kleine Löcher gehören zu den schwierigsten Elementen, die auf einem technischen Zeichnung mit dem Zirkel gezeichnet werden: Ein kleiner Radius ist schwer einzustellen und der Bogen lässt sich nur schwer präzise an die Gerade anschließen. Die Schablone Z32 löst diese Formen durch vorgefertigte Ausschnitte, die einfach aufgelegt und nachgezogen werden können.

Radius von 1 bis 40 mm

Der Hauptteil der Schablone besteht aus Radien im Bereich von 1–40 mm. Der Bogen des gewünschten Radius wird an die Ecke oder an die anschließenden Linien angelegt und nachgezogen, ohne das Zirkel in den Papier zu stecken und ohne den Mittelpunkt zu suchen. Bei kleinen Radien, bei denen das Zirkel schwer einzustellen ist, erhalten Sie so einen sauberen und präzisen Übergang viel schneller.

Dazu kommen kleine Kreise mit einem Durchmesser von 0,8–2,5 mm für kleine Details wie kleine Löcher oder Punkte, die sich mit dem Zirkel nur schwer zeichnen lassen.

Alle Größen sind mit schwarzem Siebdruck gekennzeichnet, der gegen gewöhnlichen Verschleiß beständig ist, sodass die Beschriftungen auch nach längerem Gebrauch lesbar bleiben. Die Schablone besteht aus rauchigem, transparentem Polystyrol, durch das Sie die Zeichnung und Hilfslinien sehen und sie genau positionieren können.

Mit Bleistift für die Skizze, mit Stift für die Reinzeichnung

Die Schablone ist mit angespitztem Bleistift, Mikrobleistift, Versatil und technischen Stiften verwendbar. So können Sie zuerst die Abrundungen mit dem Bleistift skizzieren und dann mit dem technischen Stift die Reinzeichnung mit derselben Schablone durchführen, ohne die Hilfsmittel wechseln zu müssen.

Wo die Radien-Schablone zum Einsatz kommt

Sie wird am häufigsten von Studenten an Fach- und technischen Schulen beim technischen Zeichnen verwendet, wo Abrundungen von Kanten und Übergängen fast auf jedem Teil-Zeichnung vorkommen. Konstrukteuren und Technikern dient sie bei Handskizzen und der Ergänzung von Zeichnungen, Modellbauern und Bastlern beim Zeichnen von Schablonen und Vorrichtungen. Auch Grafikern und Zeichnern, die genau abgerundete Ecken von Rahmen oder Piktogrammen benötigen, ist sie nützlich.
